电缆卷筒
    发布时间: 2020-12-23 15:14

为了适应移动电器供电需要,如起重电磁铁、电动平板车、各种起重机、电动抓斗等,我公司设计生产了技术先进,性能卓越的电力电缆卷筒。根据收缆的动力来源,分为弹簧式电缆卷筒和电动式电缆卷筒两种。

选型指南
  1、我公司能设计制造各种规格的电缆卷筒、信号卷筒、软管(输送气体或液体)卷筒。
  2、线缆重量较轻、移动距离较短,一般采用蜗卷弹簧作为动力,线缆重量较重,移动距离较长,一般采用力矩电机或三相异步电机作为动力。根据现场情况,还可采用外力传动或重锤作为动力。
  3、弹力电缆卷筒适用于交直滚500V以下各种移动电器设备。
  4、电缆的卷取长度以安装方式图中的“L”为准,配备电缆长度分别为:
    方式AL+3
    方式B1+h+3圈(其中h值在订货时必须注明)。
    方式CD中,为L+H+h+3圈。
    方式EF,配备的电缆长度,根据用户现场确定,订货时另行注明。
  5、方式C中卷筒固定在地面,收、放电缆时,电缆与地面存在相对磨擦,此时可在电缆运动轨迹范围内设滚道以减少电缆的磨损。
  6、方式F(悬空卷取)中一般按H0.14Lh0.5H考虑,如H<0.14L,h<0.5H时,则订货时必须注明Hh值。
  7、电缆卷筒如需装在单梁行车上与电动葫芦配用,可配制特制的滚轮支架部件,以便安装使用。
  8、电缆卷筒上电缆的收、放方向在外形尺寸图中已标明。特殊要求,订货时必须注明。
  9、电缆长度超过30米(含30米),电缆用户自备。
  10、本中所列各型卷筒均为定型产品,用户若有特别要求请人来函共同商议。

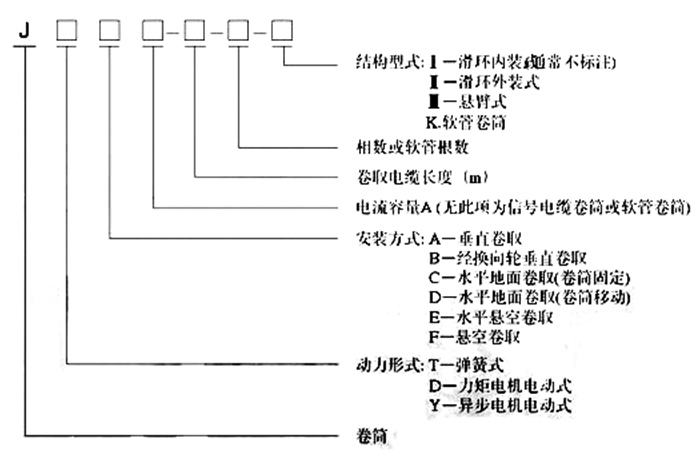

  型号说明
